Обессоливание нефтей на НПЗ

  В связи с продолжающимся укрупнением и комбинированием технологических установок и широким применением каталитических процессов требования к содержанию хлоридов металлов в нефтях, поступающих на переработку, неуклонно повышаются. При снижении содержания хлоридов до 5 мг/л из нефти почти полностью удаляются такие металлы, как железо, кальций, магний, натрий и соединения мышьяка, а содержание ванадия снижается более чем в 2 раза, что исключительно важно с точки зрения качества реактивных и газотурбинных топлив, нефтяных коксов и других нефтепродуктов. На НПЗ США еще с 60-х гг. обеспечивается глубокое обессоливание нефти до содержания хлоридов менее 1 мг/л и тем самым достигается бесперебойная работа установок прямой перегонки нефти в течение двух и более лет. На современных отечественных НПЗ считается вполне достаточным обессоливание нефтей до содержания хлоридов 3...5 мг/л и воды до 0,1 % мас.

  Чистая нефть, не содержащая неуглеводородных примесей, особенно солей металлов, и пресная вода взаимно нерастворимы, и при отстаивании эта смесь легко расслаивается. Однако при наличии в нефти таковых примесей система нефть–вода образует трудноразделимую нефтяную эмульсию.

  Эмульсии представляют собой дисперсные системы из двух взаимно мало- или нерастворимых жидкостей, в которых одна диспергирована в другой в виде мельчайших капель (глобул). Жидкость, в которой распределены глобулы, является дисперсионной средой, а диспергированная жидкость — дисперсной фазой.

  Различают два типа нефтяных эмульсий: нефть в воде (Н/В) — гидрофильная и вода в нефти (В/Н) — гидрофобная. В первом случае нефтяные капли образуют дисперсную фазу внутри водной среды, во
втором — капли воды образуют дисперсную фазу в нефтяной среде.

  Образование эмульсий связано с поверхностными явлениями на границе раздела фаз дисперсной системы, прежде всего поверхностным натяжением — силой, с которой жидкость сопротивляется увеличению своей поверхности. Поверхностно-активные вещества (ПАВ) обладают способностью понижать поверхностное натяжение. Это свойство обусловлено тем, что добавленное ПАВ избирательно растворяется в одной из фаз дисперсной системы, концентрируется и образует адсорбционный слой — пленку ПАВ на границе раздела фаз. Снижение поверхностного натяжения способствует увеличению дисперсности дисперсной фазы, а образование адсорбционного слоя — своеобразного панциря на поверхности глобул — препятствует их коалесценции при отстаивании.

  Вещества, способствующие образованию и стабилизации эмульсий, называются эмульгаторами; вещества, разрушающие поверхностную адсорбционную пленку стойких эмульсий — деэмульгаторами.

  Эмульгаторами обычно являются полярные вещества нефти, такие как смолы, асфальтены, асфальтогеновые кислоты и их ангидриды, соли нафтеновых кислот, а также различные органические примеси. Установлено, что в образовании стойких эмульсий принимают участие также различные твердые углеводороды — парафины и церезины нефтей. Тип образующейся эмульсии в значительной степени зависит от свойств эмульгатора: эмульгаторы, обладающие гидрофобными свойствами, образуют эмульсию типа В/Н, то есть гидрофобную, а эмульгаторы гидрофильные — гидрофильную эмульсию типа Н/В. Следовательно, эмульгаторы способствуют образованию эмульсии того же типа, что и тип эмульгатора. В промысловой практике чаще всего образуется гидрофобная эмульсия, так как эмульгаторами в этом случае являются растворимые в нефти смолисто-асфальтеновые вещества, соли органических кислот, а также тонкоизмельченные частицы глины, окислов металлов и др. Эти вещества, адсорбируясь на поверхности раздела нефть–вода, попадают в поверхностный слой со стороны нефти и создают прочную оболочку вокруг частиц воды. Наоборот, хорошо растворимые в воде и хуже в углеводородах гидрофильные эмульгаторы типа щелочных металлов нефтяных кислот (продукт реакции при щелочной очистке) адсорбируются в поверхностном слое со стороны водной фазы, обволакивают капельки нефти и таким образом способствуют образованию гидрофильной нефтяной эмульсии. При наличии эмульгаторов обоих типов возможно обращение эмульсий, то есть переход из одного типа в другой. Этим явлением пользуются иногда при разрушении эмульсий.

  Разрушение нефтяных эмульсий применением деэмульгаторов, представляющих собой синтетические ПАВ, обладающих по сравнению с содержащимися в нефтях природными эмульгаторами более высокой поверхностной активностью, может быть результатом:

  1.   адсорбционного вытеснения с поверхности глобул воды эмульгатора, стабилизирующего эмульсию;
  2.   образования нестабильных эмульсий противоположного типа;
  3.   химического растворения адсорбционной пленки.

  В результате на поверхности глобул воды образуется гидрофильный адсорбционный слой со слабой структурно-механической прочностью, то есть происходит дестабилизация водонефтяной эмульсии. Образовавшиеся из стойких нестойкие эмульсии затем легко коалесцируют в крупные глобулы воды и осаждаются из дисперсионной среды (нефти). Именно стадия дестабилизации является лимитирующей суммарный процесс обезвоживания и обессоливания нефти. Она состоит, в свою очередь, из двух этапов:

  1. доставки деэмульгатора на поверхность эмульсии, то есть транспортной стадии, являющейся диффузионным процессом;
  2. разрушения бронирующей оболочки, образованной эмульгатором нефти, или кинетической стадии.

  Hа установках обезвоживания и обессоливания нефти широко применяются водорастворимые, водонефтерастворимые и нефтерастворимые деэмульгаторы. Последние более предпочтительны, поскольку:

  • они легко смешиваются (даже при слабом перемешивании) с нефтью, в меньшей степени вымываются водой и не загрязняют сточные воды;
  • их расход практически не зависит от обводненности нефти;
  • оставаясь в нефти, предупреждают образование стойких эмульсий и их «старение»;
  • обладают ингибирующими коррозию металлов свойствами;
  • являются легкоподвижными жидкостями с низкой температурой застывания и могут применяться без растворителя, удобны для транспортирования и дозировки.

  В качестве растворителей нефтерастворимого деэмульгатора применяются низкомолекулярные спирты (метиловый, изопропиловый и др.), ароматические углеводороды и их смеси в различных соотношениях.

  Водорастворимые деэмульгаторы применяют в виде 1–2%-х водных растворов. Они частично вымываются дренажной водой, что увеличивает их расход на обессоливание.

  К современным деэмульгаторам предъявляются следующие основные требования:

  • они должны обладать максимально высокой деэмульгирующей активностью, быть биологически легко разлагаемы (если водорастворимые), нетоксичными, дешевыми, доступными;
  • не должны обладать бактерицидной активностью (от которой зависит эффективность биологической очистки сточных вод) и корродировать металлы.

  Этим требованиям более полно удовлетворяют и потому нашли преобладающее применение неионогенные деэмульгаторы. Они почти полностью вытеснили ранее широко применявшиеся ионоактивные (в основном анионоактивные) деэмульгаторы, такие как отечественные НЧК. Их расход на установках обессоливания нефти составлял десятки кг/т. К тому же они биологически не разлагаются, и применение их приводило к значительным загрязнениям водоемов. Неионогенные ПАВ в водных растворах не распадаются на ионы. Их получают присоединением окиси алкилена (этилена или пропилена) к органическим соединениям с подвижным атомом водорода, то есть содержащим различные функциональные группы, такие как карбоксильная, гидроксильная, аминная, амидная и др. В качестве таковых соединений наибольшее применение нашли органические кислоты, спирты, фенолы, сложные эфиры, aмины и амиды кислот.

  Гидрофобные свойства ПАВ регулируют присоединением к нему полиоксипропиленовой цепи. При удлинении ее растворимость ПАВ в воде снижается, и при молекулярной массе более 1000 оно практически в воде не растворяется.

  Промышленные деэмульгаторы являются обычно не индивидуальными веществами, а смесью полимеров разной молекулярной массы, то есть полимолекулярными. В качестве промышленных неионогенных деэмульгаторов в нашей стране и за рубежом используются следующие оксиалкенилированные органические соединения.

  Оксиэтилированные жирные кислоты (ОЖК). Для синтеза ОЖК используется кубовый остаток синтетических жирных кислот (СЖК) с числом углеродных атомов более 20 (Сn > 20) или 25 (Сn > 25). Деэмульгирующая активность и физические свойства (температура застывания, вязкость, плотность и др.) образцов ОЖК зависят от числа групп ОЭ (в пределах 14…25 на одну молекулу ОЖК), вязкость и температура застывания ПАВ снижаются, а плотность и деэмульгирующая его способность повышаются. Среди ОЖК более эффективен деэмульгатор, синтезированный из кислот > С25 , с содержанием окиси этилена 65…67 % (не уступает по эффективности диссольвану 4411).

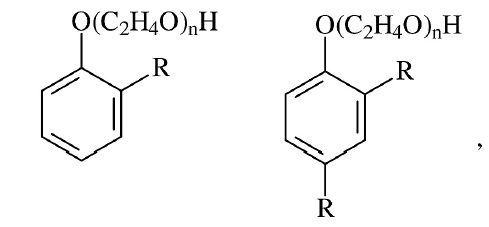

  Оксиэтилированные алкилфенолы (ОП-10). Представляют собой продукты оксиэтилирования моно- и диалкилфенолов:

где R — алкильный остаток, содержащий 9…10 атомов углерода, n ≈ 10…12.

  По сравнению с ОЖК деэмульгатор ОП-10 менее универсален и применяется для деэмульгирования ограниченного числа нефтей.

  Отечественные блоксополимеры полиоксиалкиленов являются наиболее эффективными и универсальными деэмульгаторами. Высокая их деэмульгирующая эффективность обусловливается, по-видимому, тем, что гидрофобная часть (оксипропиленовая цепь) ПАВ не направлена вглубь нефтяной фазы, как у обычных деэмульгаторов типа ОЖК, а частично распространена вдоль межфазной поверхности эмульсии (рис. 3.2). Именно этим объясняется очень малый расход деэмульгаторов из блоксополимеров в процессах обезвоживания и обессоливания нефтей (10…30 г/т). В нашей стране для промышленного применения рекомендованы следующие типы блоксополимеров: 186 и 305 – на основе пропиленгликоля; 157, 385 — на основе этилендиамина (дипроксамин 157); 116 и 226 — на основе синтетических жирных кислот и 145 и 295 — на основе двухатомных фенолов. Деэмульгирующая активность и физико-химические свойства блоксополимеров оксиалкиленов существенно зависят от величины и соотношения гидрофильных и гидрофобных частей молекулы, а также от состава и строения исходных веществ. Так, расположение оксипропиленовых групп на концах молекулы делает ПАВ более гидрофобными, с более низкой температурой застывания, по сравнению с ПАВ такого состава и молекулярной массы, но с расположением оксипропиленовых групп в центре молекулы.

  Синтезировано у нас и за рубежом большое число высокоэффективных деэмульгаторов. Из деэмульгаторов ФРГ, применяемых в нашей стране, высокой деэмульгирующей активностью обладают диссольваны 4400, 4411, 4422 и 4433, представляющие собой 65 %-е растворы ПАВ в воде или метиловом спирте с молекулярной массой 2500…3000, которые синтезированы на основе алкиленгликолей, а также сепарол, бескол, прохалит и др. Характерно, что деэмульгаторы американских и английских фирм «Петролит», «Третолит» и других в большинстве случаев плохо растворимы в воде, по эффективности близки к диссольвану и применяются в виде растворов в ароматических углеводородах, выкипающих в пределах 160…240 °С. Высокой деэмульгирующей активностью обладают деэмульгаторы Голландии, Франции, Италии, Японии и др.

  Промышленный процесс обезвоживания и обессоливания нефтей, который основан на применении методов не только химической, но и электрической, тепловой и механической обработок нефтяных эмульсий, направленных на разрушение сольватной оболочки и снижение структурно-механической прочности эмульсий, создание более благоприятных условий для коалесценции и укрупнения капель и ускорения процессов осаждения крупных глобул воды, осуществляется на установках ЭЛОУ. В отдельности перечисленные выше методы обработки эмульсий не позволяют обеспечить требуемую глубину обезвоживания и обессоливания.

  Электрообработка эмульсий заключается в пропускании нефти через электрическое поле, преимущественно переменное промышленной частоты и высокого напряжения (15…44 кВ). В результате индукции электрического поля диспергированные капли воды поляризуются, деформируются (вытягиваются) с разрушением защитных пленок, и при частой смене полярности электродов (50 раз в секунду) увеличивается вероятность их столкновения и укрупнения, и в итоге возрастает скорость осаждения глобул с образованием отдельной фазы. По мере увеличения глубины обезвоживания расстояния между оставшимися каплями увеличиваются и коалесценция замедляется. Поэтому конечное содержание воды в нефти, обработанной в электрическом поле переменного тока, колеблется от следов до 0,1 %. Коалесценцию оставшихся капель воды можно усилить повышением напряженности электрического поля до определенного предела. При дальнейшем повышении напряженности поля ускоряются нежелательные процессы электрического диспергирования капель и коалесценция снова замедляется. Поэтому применительно к конкретному типу эмульсий целесообразно подбирать оптимальные размеры электродов и расстояния между ними. Количество оставшихся в нефтях солей зависит как от содержания остаточной воды, так и от ее засоленности. Поэтому с целью достижения глубокого обессоливания осуществляют промывку солей подачей в нефть оптимального количества промывной (пресной) воды. При чрезмерном увеличении количества промывной воды растут затраты на обессоливание нефти и количество образующихся стоков. В этой связи, с целью экономии пресной воды, на ЭЛОУ многих НПЗ успешно применяют двухступенчатые схемы с противоточной подачей промывной воды.

  Тепловая обработка эмульсий заключается в подогреве до оптимальной для данной нефти температуры (60…150 °С) в зависимости от ее плотности, вязкостно-температурной характеристики, типa эмульсии и давления в электродегидраторе или отстойнике термохимического обезвоживания. Повышение температуры до определенного предела способствует интенсификации всех стадий процесса деэмульгирования: во-первых, дестабилизации эмульсий в результате повышения растворимости природных эмульгаторов в нефти и расплавления бронирующих кристаллов парафинов и асфальтенов и, во-вторых, возрастанию скорости осаждения капель воды в результате снижения вязкости и плотности нефти, тем самым уменьшению требуемого расхода деэмульгатора.

  Обычно как оптимальную в дегидраторах подбирают такую температуру, при которой вязкость нефти составляет 2…4 сСт. Многие нефти достаточно хорошо обессоливаются при 70…90 °С. При повышении температуры нагрева нефти приходится одновременно повышать и давление, чтобы поддерживать жидкофазное состояние системы и уменьшить потери нефти и пожароопасность. Однако повышение давления вызывает необходимость увеличения толщины стенок аппаратов. Современные модели электродегидраторов рассчитаны на давление до 1,8 МПа.

  На технико-экономические показатели ЭЛОУ влияют также интенсивность и продолжительность перемешивания эмульсионной нефти с раствором деэмульгаторов. Так, для деэмульгаторов с малой поверхностной активностью, особенно когда они плохо растворимы в нефти, требуется более интенсивное и продолжительное перемешивание, но не настолько, чтобы образовалась высокодисперсная система, которая плохо осаждается. Обычно перемешивание нефти с деэмульгатором осуществляют в сырьевом центробежном насосе. Однако лучше иметь такие специальные смесительные устройства, как диафрагмы, клапаны, вращающиеся роторы и т. д. Целесообразно также иметь на ЭЛОУ дозировочные насосы малой производительности.

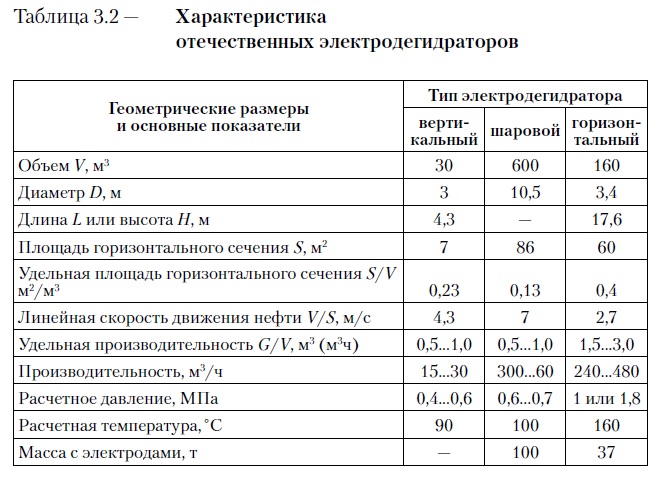

  Основным аппаратом ЭЛОУ является электродегидратор, где, кроме электрообработки нефтяной эмульсии, осуществляется и отстой (осаждение) деэмульгированной нефти, т. е. он является одновременно отстойником. Среди применяемых в промысловых и заводских ЭЛОУ различных конструкций (вертикальных, шаровых и горизонтальных) более эффективными оказались горизонтальные электродегидраторы. По сравнению с использовавшимися ранее вертикальными и шаровыми горизонтальные электродегидраторы обладают следующими достоинствами (табл. 3.2):

  • более благоприятными условиями для осаждения капель воды, которые можно оценить удельной площадью горизонтального сечения (зеркала отстоя) и линейной скоростью движения нефти;
  • примерно в 3 раза большей удельной производительностью при приблизительно в 1,5 раза меньшей удельной массе и стоимости аппарата;
  • простотой конструкции, меньшим количеством электрооборудования при большей площади электродов, удобством монтажа, обслуживания и ремонта;
  • способностью работать при повышенных давлениях и температурах.

  Технико-экономические показатели ЭЛОУ значительно улучшаются при применении более высокопроизводительных электродегидраторов за счет уменьшения количества теплообменников, сырьевых насосов, резервуаров, приборов КИПиА и т. д. (экономический эффект от укрупнения) и при комбинировании с установками прямой перегонки нефти за счет снижения капитальных и энергозатрат, увеличения производительности труда и т. д. (эффект от комбинирования). Так, комбинированный с установкой первичной перегонки нефти (АВТ) ЭЛОУ с горизонтальными электродегидраторами типа 2ЭГ-160, по сравнению с отдельно стоящей ЭЛОУ с шаровыми, при одинаковой производительности (6 млн т/г) имеет примерно в 1,5 раза меньшие капитальные затраты, эксплуатационные расходы и себестоимость обессоливания. В последние годы за рубежом и в нашей стране новые АВТ или комбинированные установки (типа ЛК-6у) строятся только с встроенными горизонтальными электродегидраторами высокой единичной мощности. В настоящее время разработан и внедряется горизонтальный электродегидратор объемом 200 м3 типа 2ЭГ-200 производительностью ≈ 560 м3/ч
(D = 3,4 м и L = 23,5 м) и разрабатывается перспективная его модель с объемом 450 м3 с улучшенной конструкцией электродов. Одновременно с укрупнением единичных мощностей происходит непрерывное совершенствование конструкции электродегидраторов и их отдельных узлов, заключающееся в улучшении интенсивности перемешивания нефти с деэмульгатором и водой, снижении гидравлического сопротивления, оптимизации места ввода нефти и гидродинамической обстановки, организации двойного или тройного ввода нефти и т. д.

  Принципиальная технологическая схема установки (секции) электрообессоливания нефти приведена на рис. 3.3. Смесь сырой нефти, деэмульгатора и содово-щелочного раствора (последний вводится для
подавления сероводородной коррозии) нагревается в теплообменниках (в отдельно стоящем ЭЛОУ дополнительно в пароподогревателе) до оптимальной температуры, смешивается в инжекторном смесителе промывной водой из электродегидратора второй ступени и подается в два последовательно работающих электродегидратора ЭГ-1 и ЭГ-2. На входе в ЭГ-2 в поток частично обессоленной нефти подается свежая вода (речная, оборотная или паровой конденсат) в количестве 5…10 % мас. на нефть. Электродегидратор представляет собой горизонтальный цилиндрический аппарат, внутри которого посередине горизонтально параллельно друг другу на расстоянии 25…40 см установлены 3 пары электродов, между которыми поддерживается напряжение 32…33 кВ. Ввод сырья в ЭГ и вывод из него осуществляются через расположенные в нижней и верхней частях аппарата трубчатые перфорированные распределители (маточники), обеспечивающие равномерное распределение восходящего потока нефти. В нижней части ЭГ между распределителем и электродами поддерживается определенный уровень воды, содержащей деэмульгатор, где происходит термохимическая обработка эмульсии и отделение наиболее крупных капель воды. В зоне между зеркалом воды и плоскостью нижнего электрода нефтяная эмульсия подвергается воздействию слабого электрического поля, а в зоне между электродами — воздействию электрического поля высокого напряжения. После охлаждения в теплообменниках обессоленная и обезвоженная нефть отводится в резервуары подготовленной нефти, а на секции ЭЛОУ комбинированных установок она без охлаждения подается на установки первичной перегонки нефти.
