Реакторы каталитического алкилирования
К аппаратам политропического типа относятся реакторы, выполненные в виде кожухотрубчатых теплообменных аппаратов, у которых обычно трубное пространство заполнено гранулированным катализатором и является, таким образом, реакционным объемом, а через межтрубное пространство пропускается агент, осуществляющий теплообмен через поверхность трубок. Такое конструктивное оформление реактора позволяет иметь развитую поверхность теплообмена и небольшую толщину слоя катализатора, а следовательно, сравнительно небольшое различие температур. Последнее обстоятельство является особенно важным для реакций, которые эффективно протекают только в узких температурных пределах.
В аппаратах, где реакции экзотермические и температурный режим относительно невысок, отвод тепла зачастую осуществляют водой, испаряющейся в межтрубном пространстве. Использование испаряющейся воды в качестве теплоагента позволяет иметь заданную температуру в любой части теплообменной поверхности, изменяя давление испаряющейся воды, можно регулировать температурный режим процесса. При изменении давления в межтрубном пространстве изменяется
температура кипения воды, разность температур между теплообмени-
вающимися средами, а следовательно, и теплосъем.
К реакторам политропического типа относятся также аппараты, конструктивно оформленные по аналогии с теплообменниками типа «труба в трубе»: во внутренней трубе размещается катализатор, а через кольцевое пространство пропускается теплоагент.
Для осуществления химической реакции в изотермических условиях необходимо обеспечить интенсивное перемешивание и высокоэффективный теплообмен в аппарате. В реакторах для таких процессов обычно используют псевдоожиженные слои катализатора или теплоносителя, применяют различные смесительные устройства (мешалки) и т. п.
В качестве примера реактора с изотермическими условиями рассмотрим аппараты, применяемые для процесса алкилирования изобутана бутиленами с целью получения высокооктанового компонента бензина – алкилата (изооктана).
Реакция в аппарате осуществляется в жидкой фазе при температуре 5…10°С с использованием в качестве катализатора 95…98%-й серной кислоты. Концентрация кислоты в реакционной смеси в зоне реакции составляет около 50% об. при расходе катализатора, равном 10…15% массы продуктов алкилирования. С понижением ее концентрации кислота срабатывается вследствие поглощения ею некоторых органических соединений и воды, растворенной в исходном сырье. Для подавления реакции полимеризации бутиленов в зоне реакции обеспечивается значительный избыток циркулирующего изобутана.

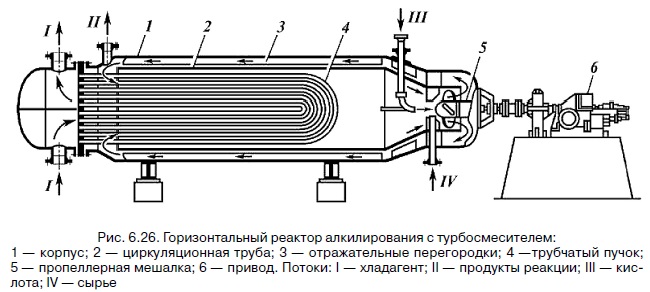

На рис. 6.26 изображен горизонтальный реактор (контактор) сернокислотного алкилирования. Исходное сырье и кислота подаются в зону наиболее интенсивного смешения на вход пропеллерной мешалки 5. Далее смесь сырья и кислоты поступает в кольцевое пространство между корпусом 1 и циркуляционной трубой 2, циркулируя по замкнутому контуру в трубчатом пучке, как это показано стрелками на рисунке. Для отвода тепла, выделяющегося при экзотермической реакции, внутри циркуляционной трубы размещается развитая поверхность теплообмена с U-образными теплообменными трубками 4. Охлаждающим агентом являются освобожденные от кислоты испаряющиеся продукты реакции. Подобные контакторы выполняются также и в виде вертикальных аппаратов с теплообменной поверхностью, выполненной из двойных трубок (свечи Фильда). Хладагентом в этом случае служит испаряющийся аммиак или пропан.
